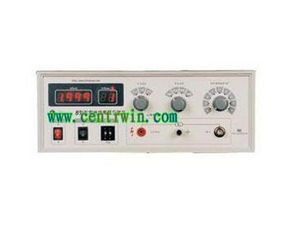

ZH3349型液体增塑剂体积电阻率测定仪（GB1672-88）型号:ZH3349

液体增塑剂体积电阻率的测定GB1672-88 标准说明 1、主题内容与适用范围 本标准规定了液体增塑剂的体积电阻率的测定方法。 本标准适用于测定液体增塑剂的体积电阻率。其他液体助剂也可参照本测定方法。 2、体积电阻率的定义 是在试样体积电流方向的直流电场强度与该处电流密度之比，以Ω?m表示。 3、试样 3.1 液体增塑剂试样每次用40ml左右。 3.2 试样应气泡及杂质缺陷。 3.3 试样应在温度23±2℃、相对湿度60-70%的条件下放置2h以上。 4、测试仪器及电 4.1 高阻计 高阻计测试时应满足下列要求： a.高阻计测量范围应包括1*106-1*1017Ω。 b.阻值大于1012Ω时，测量误差小于±20%；阻值等于或小于1012Ω时，测量误差应小于±10%。 c.零点飘移每小时不大于标尺的4%。 d.输入接线的缘电阻应大于仪器输入电阻的100倍。 e.测试电路应有的屏蔽。 f.仪器应定期进行校验。 4.2 电 电应由黄铜或不锈钢制成。高压电内径146mm，测量电外径120mm，护环宽度8mm，测量电与高压电的间隙为2mm，电工作面粗糙度为1.6以下。电的开关和尺寸如图1所示。 5、测定步骤 5.1 将经过处理后的试样倒入高压电内，使液面刚好和测量表面接触。 5.2 测试须在温度23±2℃及相对湿度60-70%环境中进行。 5.3 试验时，对试样所加的电压为100-500V的直流电压。 5.4 将电接入仪器测量端，调整仪器，按仪器说明书进行操作。加上试验电压1min，读取电阻的指示值，同时须对试样连续测定两次，取两次结果算术平均值。每次测定后试样及地要放电1min。 6、计算 体积电阻率ρv（Ω?m）按式（1）（2）计算：         S＝π/4（D＋g）2   （1） 　　　　ρv＝Rv（S/d）　　（2） 式中    Rv——体积电阻，Ω         S——平板测量电的面积，m2；         D——平板测量电直径，m；         g——测量电与保护电间隙宽度，m；         d——试样厚度，m。
